型号：T型	口径：50～600mm	压力：≤10.0MPa	材质：铸铁、铸钢、不锈钢
T型管道过滤器安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

【产品概述】

T型过滤器属于管道粗过滤器系列，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。主要过滤材料有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。具有纳污量大、耐压高、安装清理方便等优点。

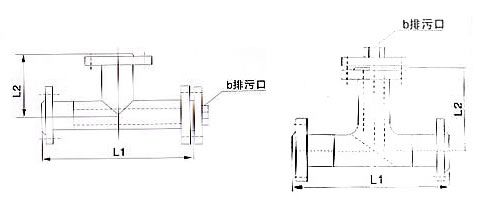

【结构图】

【ST34型法兰连接直角式T型过滤器主要尺寸】

公称直径（DN）	直角T型主要尺寸
公称直径（DN）	L1	L2	b
50	230	115	R3/8"
65	260	130	R3/8"
80	280	140	R3/4"
100	350	175	R3/4"
150	450	225	M20×1.5
200	500	250	M20×1.5
250	590	295	M20×1.5
300	680	340	M20×1.5
350	790	395	M22×1.5
400	850	425	M22×1.5
500	1000	500	M22×1.5
600	1200	600	M22×1.5

【ST14型法兰连接直通式T型过滤器主要尺寸】

公称直径（DN）	直通T型主要尺寸
公称直径（DN）	L1	L2	b
50	230	115	R3/8"
65	260	130	R3/8"
80	280	140	R3/4"
100	350	175	R3/4"
150	450	225	M20×1.5
200	500	250	M20×1.5
250	590	295	M20×1.5
300	680	340	M20×1.5
350	790	395	M22×1.5
400	850	425	M22×1.5
500	1000	500	M22×1.5
600	1200	600	M22×1.5

过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用,过滤器是水力控制阀及精密的易堵塞的机械产品所必须具备的管道过滤设备.过滤器也适用于空调与通风系统预过滤、洁净室回风过滤、局部高效过滤装置的预过滤，具有运行管理方便，过滤速度高，冲洗简单可靠等优点；管道过滤装置种类有很多,包括：篮式、手摇式、T型、Y型、U型、ZPG型等。

【维修与保养】

1）管道过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；

2）当工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除滤芯内的杂质；

3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

4）如发现不锈钢钢丝网变形或损坏，需马上更换。
