型号：CARX	口径：20～200mm	压力：1.0Mpa-1.6Mpa	材质：
当管内开始注水时，CARX复合式排气阀阀瓣处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。

【产品概述】

CARX复合式排气阀阀体为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或送配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压而损坏。

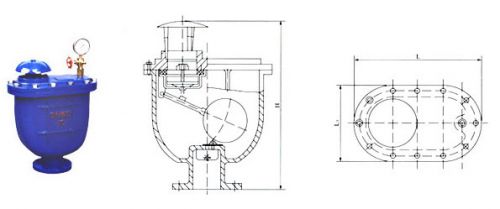

【结构图】

【主要外形尺寸】

公称通径DN（mm）	尺寸(mm)
公称通径DN（mm）	L	L1	H	Z	d
25	280	176	330	-	-
32	280	176	330	-	-
50	360	208	475	4	17.5
65	360	208	475	4	17.5
80	400	244	552	8	17.5
100	465	275	623	8	17.5
150	537	332	686	8	22
200	537	332	686	8	22

【主要零件材料】

零件名称	阀体	阀盖	浮球	杠杆架	杠杆	塞头
材料	球墨铸铁	球墨铸铁	不锈钢	不锈钢	铝青铜	铝青铜

【动作原理】

当管内开始注水时，CARX排气阀阀瓣处在开启位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。
