保温闸阀（BZ41H/W）

【产品用途】

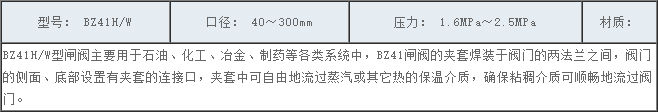

BZ41型保温闸阀主要用于石油、化工、冶金、制药等各类系统中，BZ41闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

【应用规范】

● 1、设计制造按GB12234-89

● 2、结构长度按GB12221-89

● 3 法兰尺寸按JB/T79-94

● 4、阀门检查和试验按GB13927

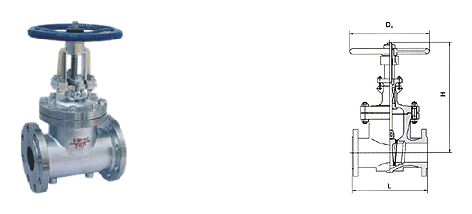

【结构图】

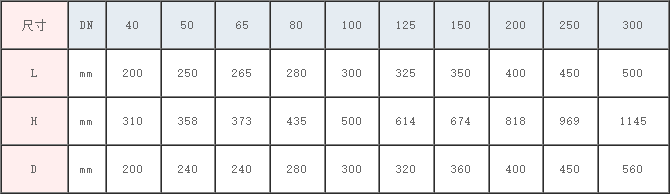

【主要连接尺寸及重量】

◆ BZ41H/W型保温闸阀主要连接尺寸及重量(6.4MPa)

◆ BZ41H/W型保温闸阀主要连接尺寸及重量(2.5MPa)

◆ BZ41H/W型保温闸阀主要连接尺寸及重量(1.6MPa)

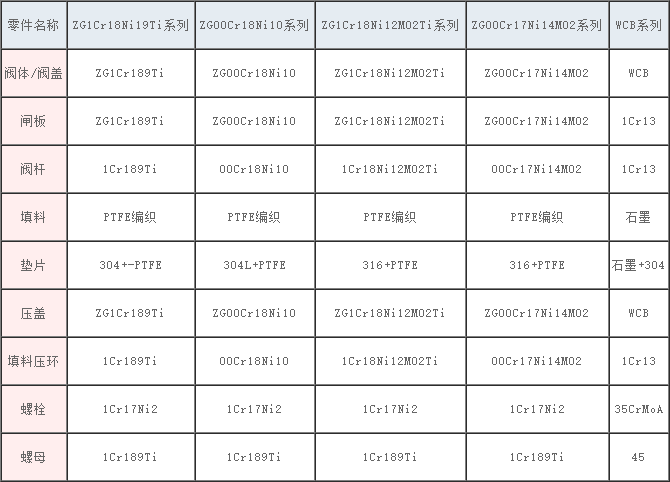

【主要零件材料】
